OSG：DLCコーティングシリーズ
【エンドミルシリーズ】

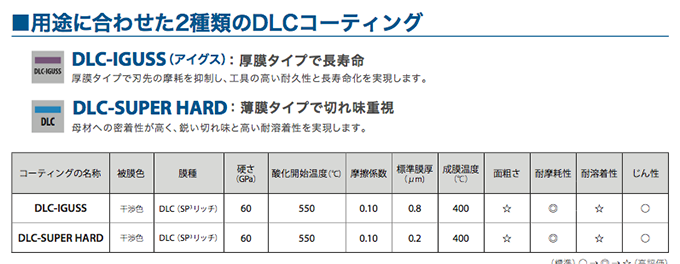

DLCコーティングの採用で耐溶着性や潤滑性が求められる
アルミニウム合金などの非鉄金属に抜群の威力を発揮します。
DLC-VMS-1.5D
DLCコート4枚刃超硬防振型エンドミル1.5D
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：37°〜40°
DLC-VMS-3D
DLCコート4枚刃超硬防振型エンドミル3D
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：37°〜40°
| 炭素綱・合金鋼 プリハードン鋼・工具綱 |
プリハードン綱・焼入綱 |
ステンレス鋼 | 鋳鉄・ ダクタイル 鋳鉄 |
銅合金 | アルミ 合金 |
グラファイト | チタン 合金 |
耐熱合金 | プラスチック |
||||
| 〜45HRC | 〜55HRC | 〜60HRC | 〜65HRC | 〜35HRC | 〜350HB | ||||||||
| ◎ |
◎ |
◎ |
|||||||||||
DLC-E1-3D/5D
非鉄用DLCコート1枚刃超硬エンドミル
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：45°
DLC-E1-3D-L/5D-L
非鉄用DLCコート1枚刃超硬エンドミル
(左刃左ねじれ)
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：45°
DLC-E2-3D/5D
非鉄用DLCコート2枚刃超硬エンドミル
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：45°
DLC-E2-3D-L/5D-L
非鉄用DLCコート2枚刃超硬エンドミル
(左刃左ねじれ)
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：45°
| 炭素綱・合金鋼 プリハードン鋼・工具綱 |
プリハードン綱・焼入綱 |
ステンレス鋼 | 鋳鉄・ ダクタイル 鋳鉄 |
銅合金 | アルミ 合金 |
グラファイト | チタン 合金 |
耐熱合金 | プラスチック |
||||
| 〜45HRC | 〜55HRC | 〜60HRC | 〜65HRC | 〜35HRC | 〜350HB | ||||||||
| ◯ |
◎ |
◎ |
|||||||||||
DLC-MR-EDS
DLCコート2枚刃超硬エンドミルショート
(左刃左ねじれ)
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：35°
DLC-MR-EMS
DLCコート4枚刃超硬エンドミルショート
(左刃左ねじれ)
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：30°
| 炭素綱・合金鋼 プリハードン鋼・工具綱 |
プリハードン綱・焼入綱 |
ステンレス鋼 | 鋳鉄・ ダクタイル 鋳鉄 |
銅合金 | アルミ 合金 |
グラファイト | チタン 合金 |
耐熱合金 | プラスチック |
||||
| 〜45HRC | 〜55HRC | 〜60HRC | 〜65HRC | 〜35HRC | 〜350HB | ||||||||
| ◯ |
◎ |
◎ |
|||||||||||
DLC-EQD
DLCコート球形状
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- R ：240°以上
| 炭素綱・合金鋼 プリハードン鋼・工具綱 |
プリハードン綱・焼入綱 |
ステンレス鋼 | 鋳鉄・ ダクタイル 鋳鉄 |
銅合金 | アルミ 合金 |
グラファイト | チタン 合金 |
耐熱合金 | プラスチック |
||||
| 〜45HRC | 〜55HRC | 〜60HRC | 〜65HRC | 〜35HRC | 〜350HB | ||||||||
| ◯ |
◎ |
◯ |
|||||||||||
DLC-VCMP
DLCコート2刃Vカット
- 材 質：超硬合金
- 表面処理：DLC-SUPER HARD
- ねじれ角：30°
- 先端 角：60°/90°/120°
| 炭素綱・合金鋼 プリハードン鋼・工具綱 |
プリハードン綱・焼入綱 |
ステンレス鋼 | 鋳鉄・ ダクタイル 鋳鉄 |
銅合金 | アルミ 合金 |
グラファイト | チタン 合金 |
耐熱合金 | プラスチック |
||||
| 〜45HRC | 〜55HRC | 〜60HRC | 〜65HRC | 〜35HRC | 〜350HB | ||||||||
| ◎ |
◎ |
||||||||||||
