ソリッドモジュラーヘッド:ボールSヘッド

SMHB

  • SMAL
  • ・DHコート
  • ・4枚刃
  • ・ねじれ角45°

TYコード 型番  材質 刃数
R φDc Lf φDb MD C W
DJ06925 SMHB-4160-M8  FZ15 4
8 16 11.2 19 15
M8 5.5 14
DJ06926 SMHB-4200-M10 10 20 14 23 19 M10
5.5 17

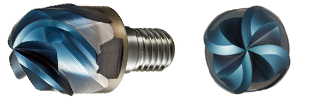

①高能率な荒加工から仕上げ加工まで幅広く対応可能な、4枚刃のソリッドボールエンドミルモジュラーヘッド。
②刃先中心部にサブポケットを設けた独自の刃形状を採用し、良好な切りくず排出性で安定した加工が可能。
③ボール部および外周刃のねじれ角度を大きくし、切削抵抗の低減、およびびびり振動を抑制した。ボール切れ刃のR精度は、φ16で8μm、φ20で10μmと高精度。
