PCD(多結晶焼結ダイヤモンド)と 刃先剛性を高めた刃形状により、輝く加工面と加工精度の維持が可能!

MOLDINO : エポックシャイニングスクエア

EPCDS

  • EPCDS
  • 多結晶焼結ダイヤモンド

・超硬合金の仕上げ加工に適した多結晶焼結ダイヤモンドエンドミルです。

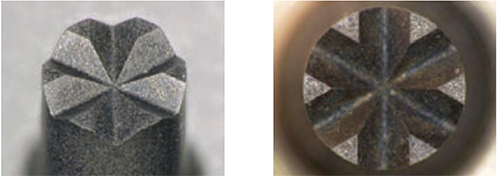

・剛性の高い円弧形状の切れ刃により加工精度を維持できます。
・多刃の効果により長寿命を実現しました。

TYコード 型番  外径
(D)
溝長
(ℓ)
有効長
(ℓ1)
首下長
(ℓ2)
首径
(D1)
全長
(L)
シャンク径
(Ds)
刃数
(N)
HT25288 EPCDS4001 0.1 0.01 0.1 3 1.3 40
4
4
HT25289 EPCDS4002 0.2 0.02 0.2 3 1.3 40 4 4
HT25290
EPCDS4003 0.3
0.04 0.3 3 1.3 40 4 4
HT25291 EPCDS6004 0.4 0.04 0.4 3 1.3 40 4 6
HT25292 EPCDS6005 0.5 0.05 0.5 3 1.3 40 4 6
HT25293 EPCDS6006 0.6 0.07 0.6 3 1.3 40 4 6
HT25294 EPCDS6008 0.8 0.1 0.8 3 1.3 40 4 6
HT25295 EPCDS6010 1..0 0.1 1.0 3 1.3 40 4 6

円弧形状&高剛性の切れ味
