OSG : PHX-LN-DBT
フェニックス ロングネックボール
- ・材質：超微粒子超硬合金
- ・表面処理：WXSコート
- ・ねじれ角：45°
- ・R許容差：±0.007mm
- ・外径許容差：±0.007mm
- ・刃数：3
安定した荒加工やリブ溝加工が可能なロングネックタイプです。
●短い刃長
0.75Dの短い刃長で高剛性。立ち壁加工を低い抵抗で切削します。
●立ち壁加工の精度が向上
外周刃で立ち壁をさらうことで、精度が向上します。
●首部の形状がスリムに
特に、首下長の短い5軸加工などに効果を発揮します。
| TYコード | ボール半角×首下長 R×ℓ2 |
有効長 (L2) |
全長 (L) |
刃長 (ℓ) |
シャンク径 (Ds) |

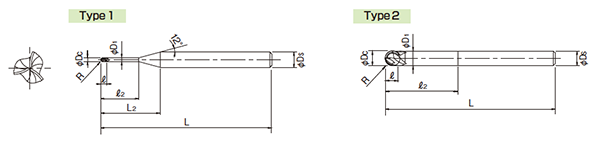

形状 (Type) |
| OS35349 | R0.3×1 | 9.1 | 50 |
0.45 |
4 |
1 |
| OS35350 | R0.3×2 | 10.1 | ||||
| OS35351 |
R0.3×3 | 11.1 | ||||
| OS35352 | R0.3×4 | 12.1 | ||||
| OS35353 | R0.3×6 | 14.1 | ||||
| OS35354 | R0.5×4 | 11.2 | 50 |
0.75 |
4 |
1 |
| OS35355 | R0.5×6 | 13.2 | ||||
| OS35356 | R0.5×8 | 15.2 | ||||
| OS35357 | R0.5×10 | 17.2 | ||||
| OS35358 | R0.5×12 | 19.2 | ||||
| OS35359 | R0.5×14 | 21.2 | ||||
| OS35360 | R0.5×16 | 23.2 | ||||
| OS35361 | R0.75×6 | 12 | 50 |
1.13 |
4 |
1 |
| OS35362 | R0.75×8 | 14 | ||||
| OS35363 | R0.75×10 | 16 | ||||
| OS35364 | R0.75×12 | 18 | ||||
| OS35365 | R0.75×16 | 22 | ||||
| OS35366 | R1×6 | 11 | 50 |
1.5 |
4 |
1 |
| OS35367 | R1×8 | 13 | ||||
| OS35368 | R1×10 | 15 | ||||
| OS35369 | R1×12 | 17 | ||||
| OS35370 | R1×14 | 19 | ||||
| OS35371 | R1×16 | 21 | ||||
| OS35372 | R1×18 | 23 | 60 |
|||
| OS35373 | R1×20 | 25 | ||||
| OS35374 | R1×22 | 27 | ||||
| OS35375 | R1.5×12 | 14.5 | 60 |
2.25 |
4 |
1 |
| OS35376 | R1.5×16 | 18.5 | ||||
| OS35377 | R1.5×20 | 22.5 | ||||
| OS35378 | R1.5×25 | 27.5 | ||||
| OS35379 | R2×16 | - | 60 |
3 |
4 |
2 |
| OS35380 | R2×20 | - | ||||
| OS35381 | R2×25 | - | ||||
| OS35382 | R3×20 | - | 70 |
4.5 |
6 |
2 |
| OS35383 | R3×30 | - |
